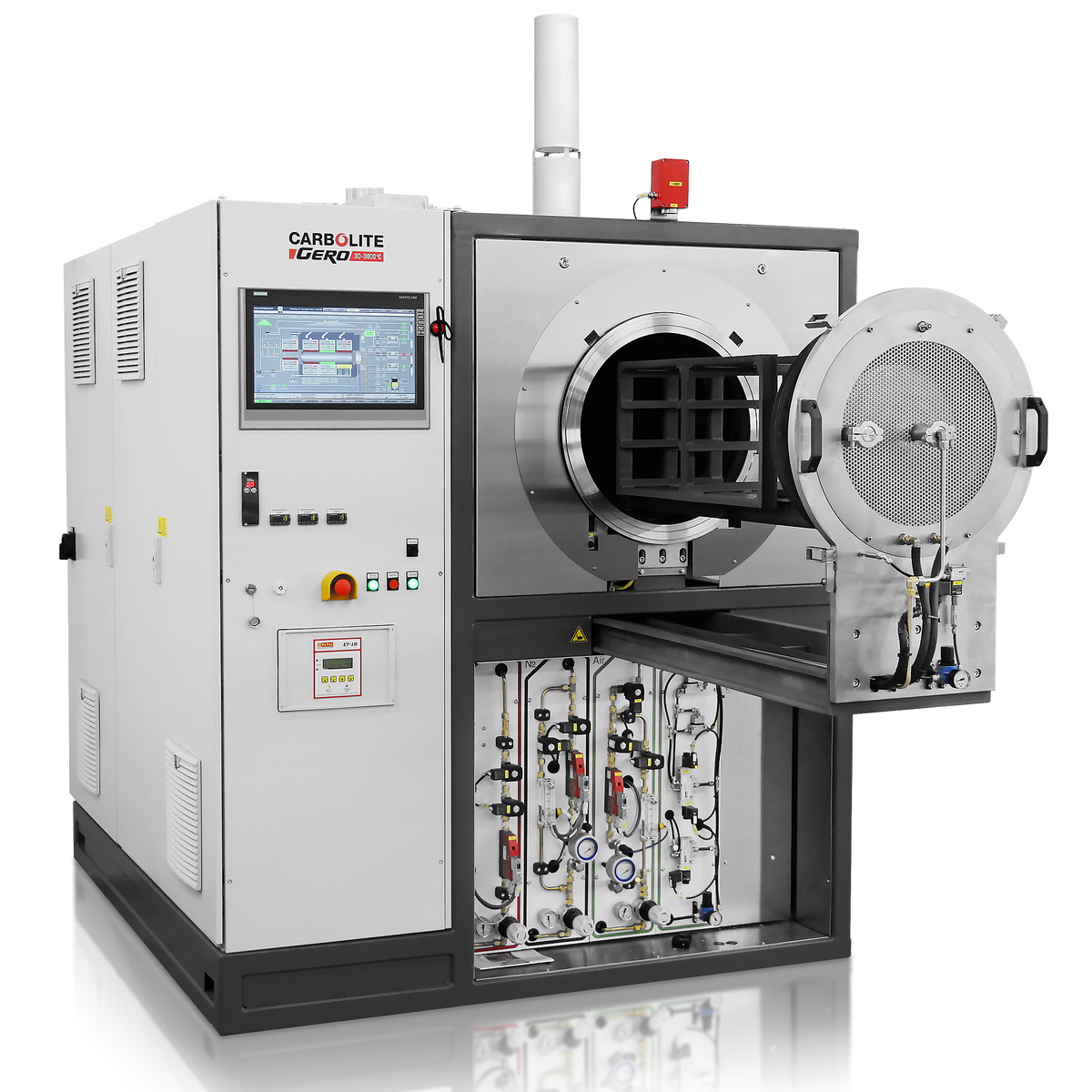

GLO炉的特点是真空气密炉罐及周围对称分布的加热丝。加热丝是嵌在陶瓷纤维保温材料里。铁铬铝合金加热丝是Kanthal APM。
GLO炉常配有真空泵系统,可在热处理前抽出炉膛内的氧气。为了保证尽可能低的氧含量,抽真空后会再用氮气冲刷。这个过程会循环几次,使炉罐内有个纯净的气氛环境。真空的建立是优先于氮气气氛。真空辅助设备会快速形成一个洁净的气氛环境,仅消耗少量的氮气。在氧气的含量尽可能被降低后,通入惰性气体至微正压,热处理工艺启动。
在气氛环境下,GLO退火炉的最高温度可达1100°C。如有需要,炉门可以作为一个独立的加热区。气体通入GLO炉罐内,经炉门的辐射层预热,由前向后扩散。GLO炉后壁有个废气排放口,用于排出样品在热处理工艺时释放出来的废气。
GLO炉可手动控制或选择自动控制。炉子可选尺寸5L、10L、40L、75L、120L、260L、400L、550L、600L、850、950、和1300L。炉罐是采用耐高温钢合金(1.4841)制造而成,也可以根据客户需求采用其他材料。
当配置了合适的安全装置后,该炉型可在反应气氛下工作(如氢气)。如果炉子需要通氢气,必须选择自动操作系统及所有的安全装置。氢气安全装置包括了用于紧急情况下的氮气冲刷罐。所有装置符合SIL2标准。
炉子采取紧凑型节省空间设计。可选装排胶工序包用于排胶或热解。尾气燃烧装置用于处理尾气。由于排出的废气经过加热,所以不会产生冷凝。
GLO炉可以安装快速冷却系统。炉罐可以采用外部空气进行冷却,或者采用冷却的惰性气体直接通入炉罐内冷却。
GLO退火炉有两种款式可选:

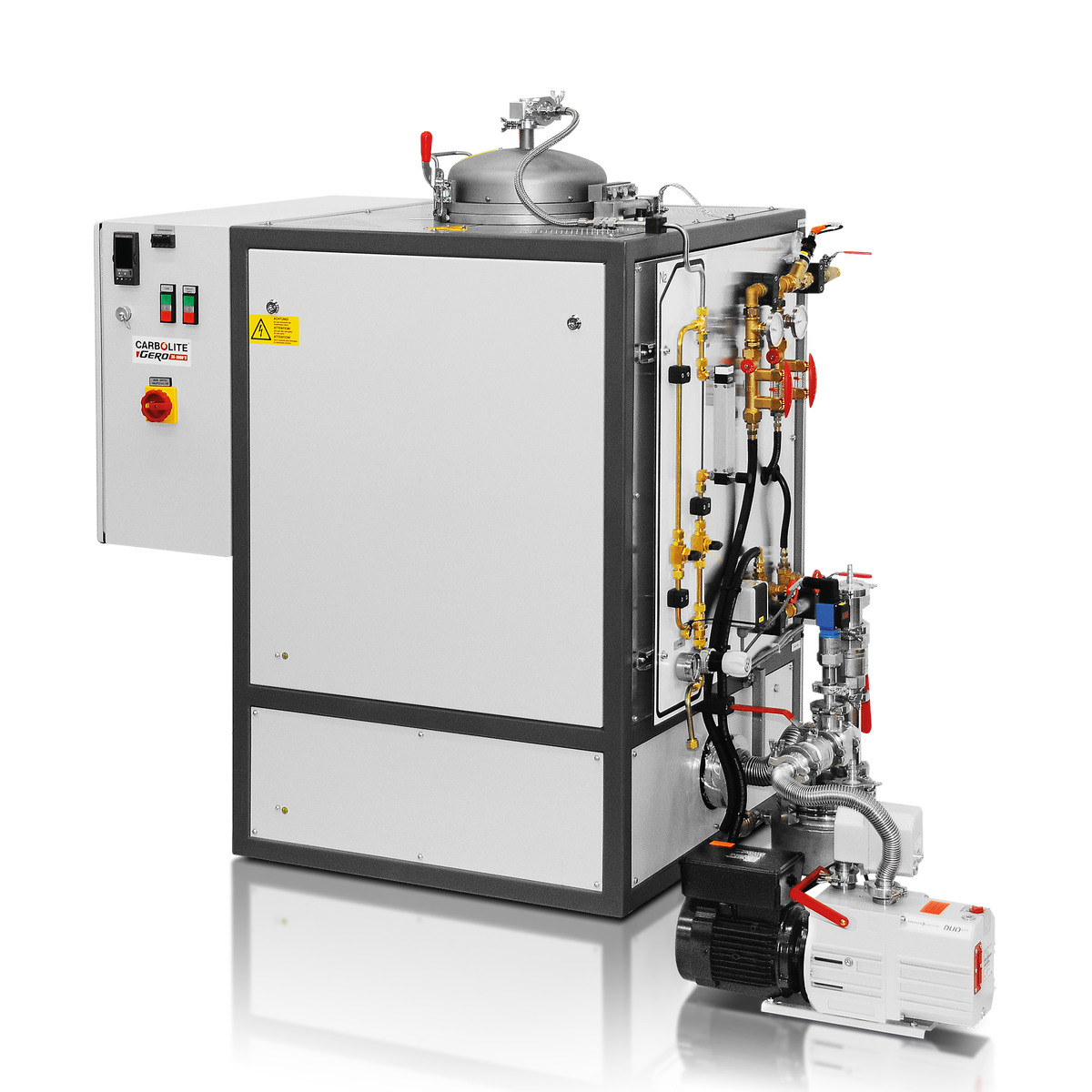

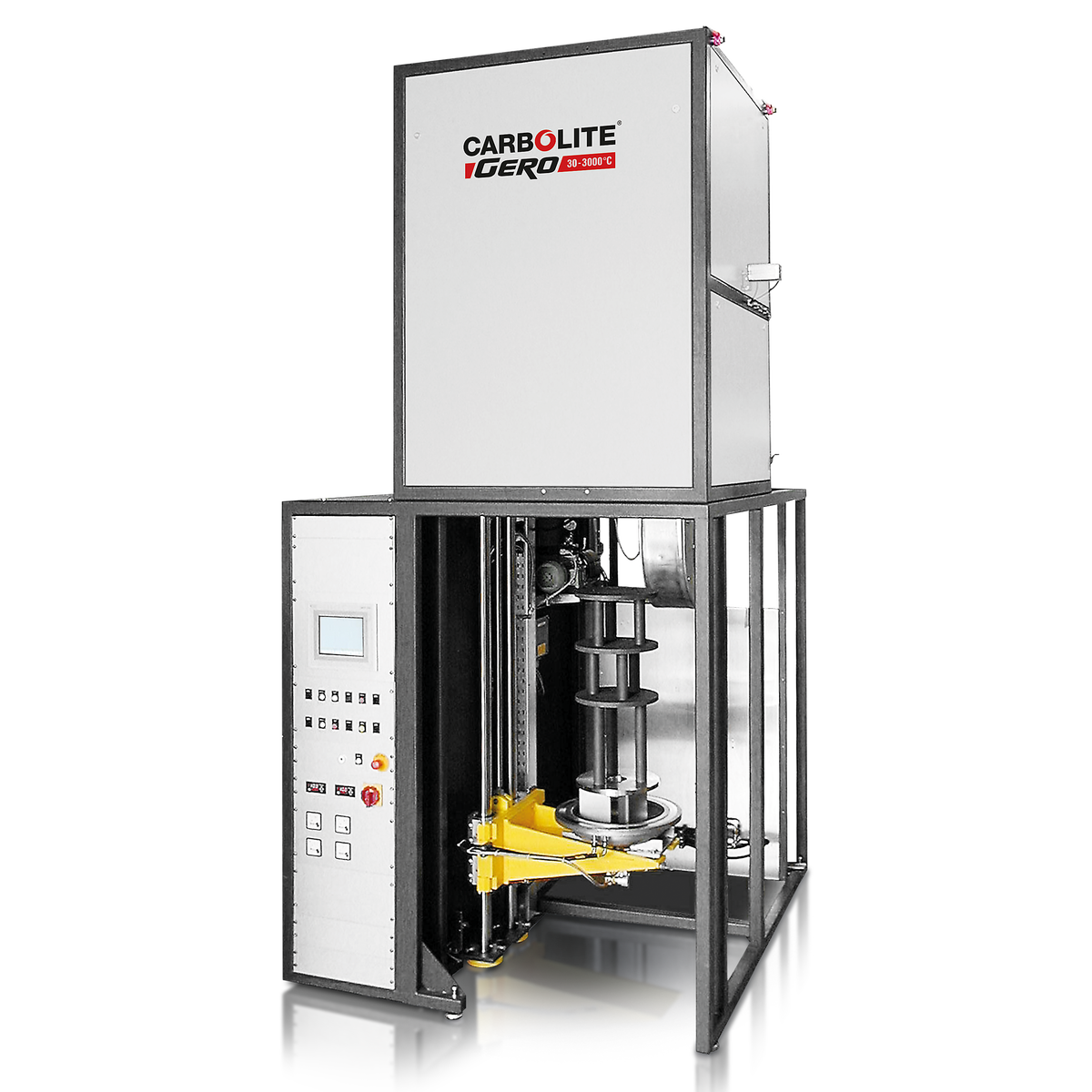

- 垂直型VGLO炉垂直装载样品,设计紧凑节省空间

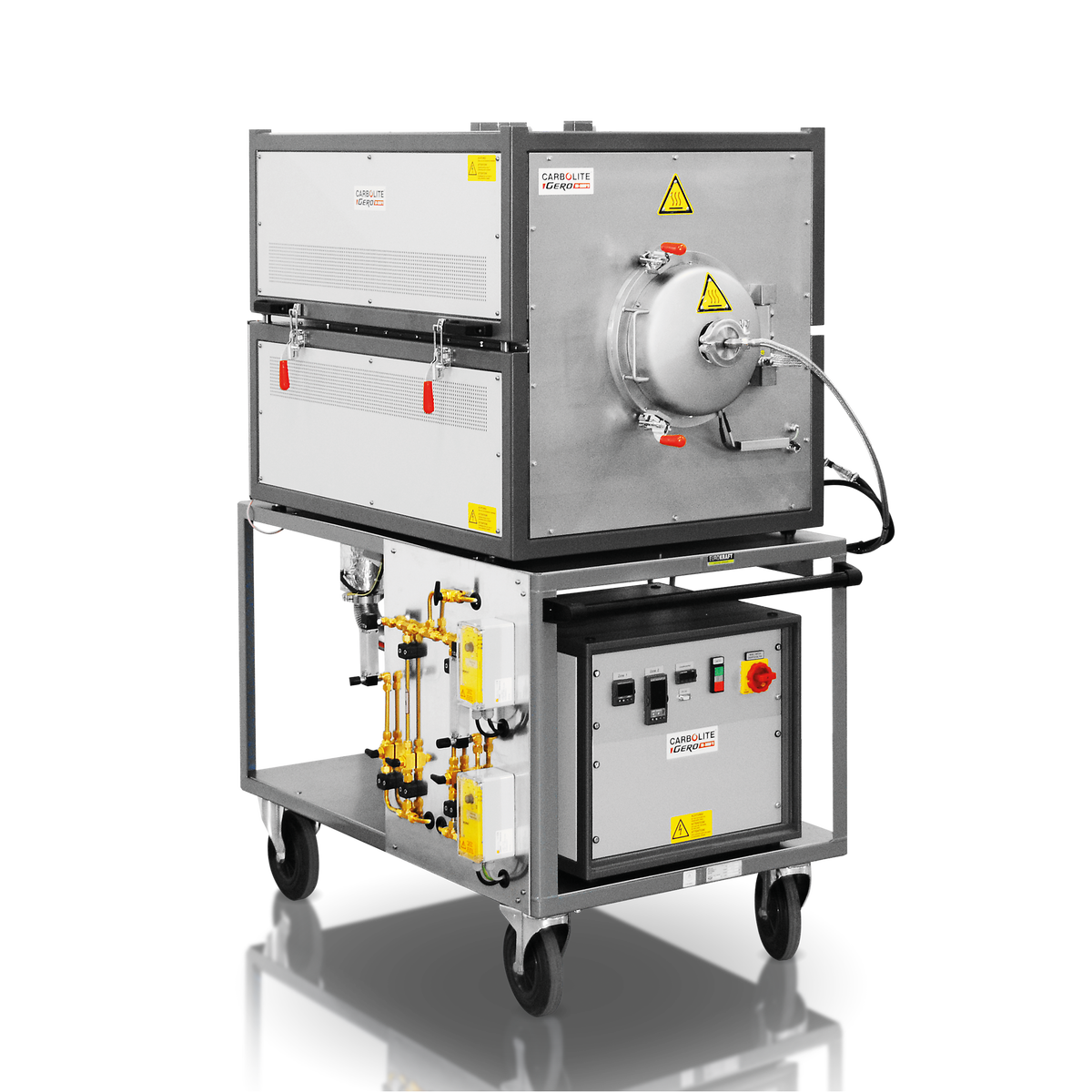

- 移动型GLO炉采用可移动、节省空间的外观,适用于不同应用。
应用实例
退火, 脱气, 干燥, 发热, 淬火, 热解, 回火, 烧结前的热脱脂
标准参数
- 标配手动控制系统
- 炉腔由1.4841(相当于314)不锈钢制成
- 带气密性硅胶密封的水冷门(必须在客户现场提供水冷)
- 炉口配有热辐射隔热屏障
- 标配一路手动控制系统:惰性气氛、空气或混合气。
- 气氛控制精确,纯度高
- 过温保护(推荐保护贵重样品或无人值守的操作)
选项(订购时详细标注要求)
- 真空系统:预抽真空泵、罗茨泵或涡轮分子泵
- 一系列具有数字通讯选项的精密数字控制器,多段编程器和数据记录,以及数字通讯接口 - 详情请见控制器介绍
- 氢气浓度大于4%的反应气体设备
- 如果现场没有水冷系统,我们可提供冷水机
热壁炉 - GLO 技术参数

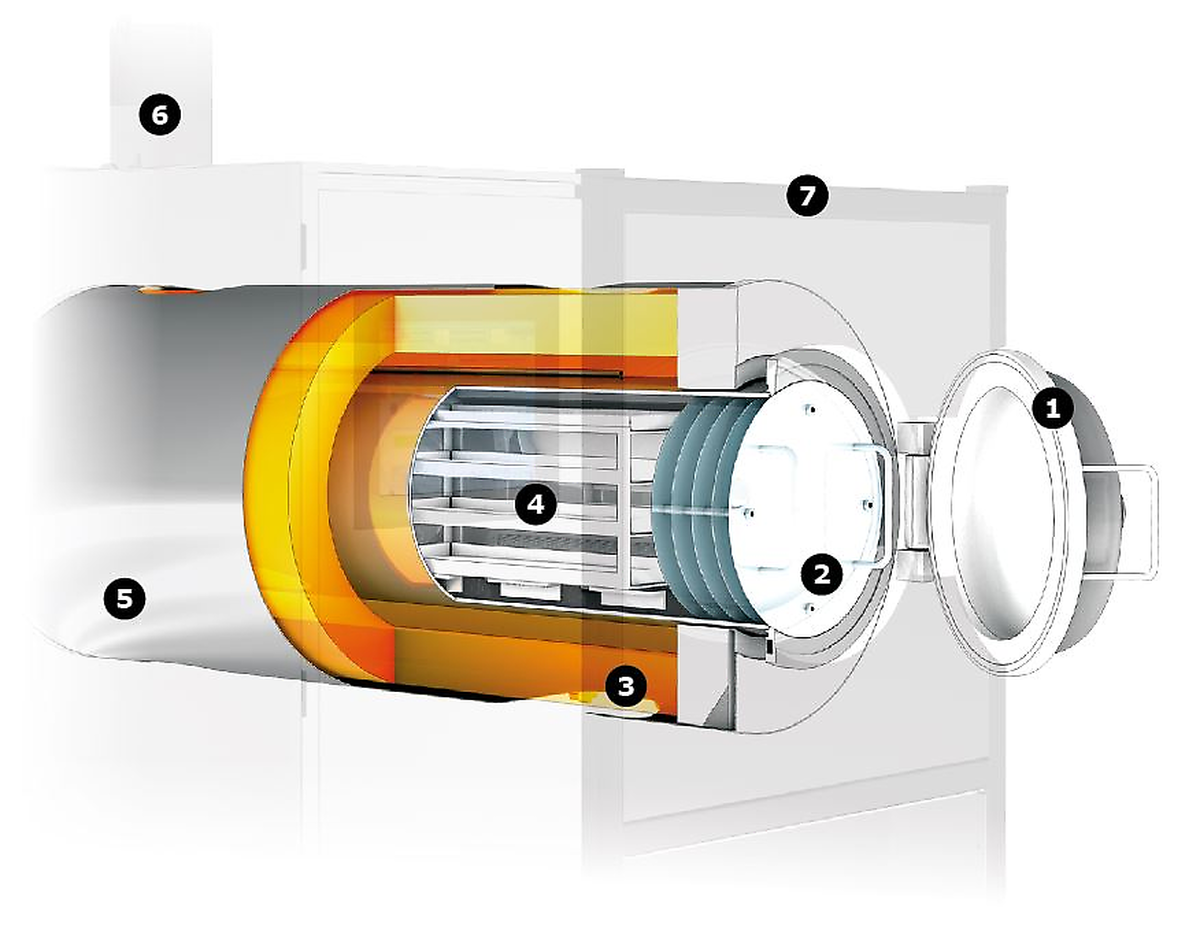

退火炉内部结构:
- 开启的炉门
- 热辐射屏
- 陶瓷纤维保温材料及加热元件
- 装料架
- 薄金属包覆层
- 尾气燃烧装置
- 炉体
为了得到良好的温度均匀性,GLO炉配置了气流对流装置(炉罐后方装有循环风机),使样品能充分接触到惰性气体。
样品被放置在水平的装载架上。气体被导入到样品上方,样品反应后的废气会被立刻排出。 探针式热电偶位于炉罐的后方,仅次于样品的位置。二区控温时,用作控制热电偶,同时也监控着样品的温度。
加热元件位于炉罐外,超温热电偶用于无人值守操作。根据客户需要,GLO炉可以置入更多的探针式热电偶。
热壁炉 - GLO 技术参数
| 尺寸: 外部 高 x 宽 x 深 (mm) | 运输重量 | 完整系统(kg) | 可用空间 | 体积(L) | Ø x D (mm) | 热性能参数 | 真空的最高温度(°C) | 气氛时的最高温度(°C) | △T,从300-1100℃(根据DIN 17052) | 最大升温速率(k/min) | 冷却时间1100 - 100 °C (h) | 电气参数 | 功率 (kW) | 电压(V) | 电流(a) | 保险丝(A) | 真空(选项) | 泄漏率(清洁、冷态、空炉膛)(mbar l/s) | 真空度,取决于真空泵 | 冷却水需求 | 流量 (l/min) | 冷却水最高温度(°C) | 工艺气氛 | 氮气或氩气,其他气体请联系厂家(L/H) | 控制器 | 手动操作 | 自动操作 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GLO 10/11-1G | 1800 x 850 x 1600 | |
500 | |
10 | 250 x 600 | |
900 (1.4841) / 1000 (Inconel) | 900 / 1100 | ± 5 | 10 | 18 (自然冷却) / 2.5 (强制冷却) | |
14 | 400 (3P) | 3 x 25 | 3 x 32 | |
< 5x10-3 | 粗真空、细真空或高真空 | |
1-3 | 23 | |
200-2000 | |
欧陆 | 西门子 |
| VGLO-TL 10/11-1G | 1600 (open) x 1400 x 850 | |
500 | |
10 | 250 x 250 | |
600 | 900 / 1100 | ± 5 | 10 | |
14 | 400 (3P) | 3 x 25 | 3 x 32 | |
< 5x10-3 | 粗真空、细真空或高真空 | |
1-3 | 23 | |
200-2000 | |
欧陆 | 西门子 | 4 - 5 |

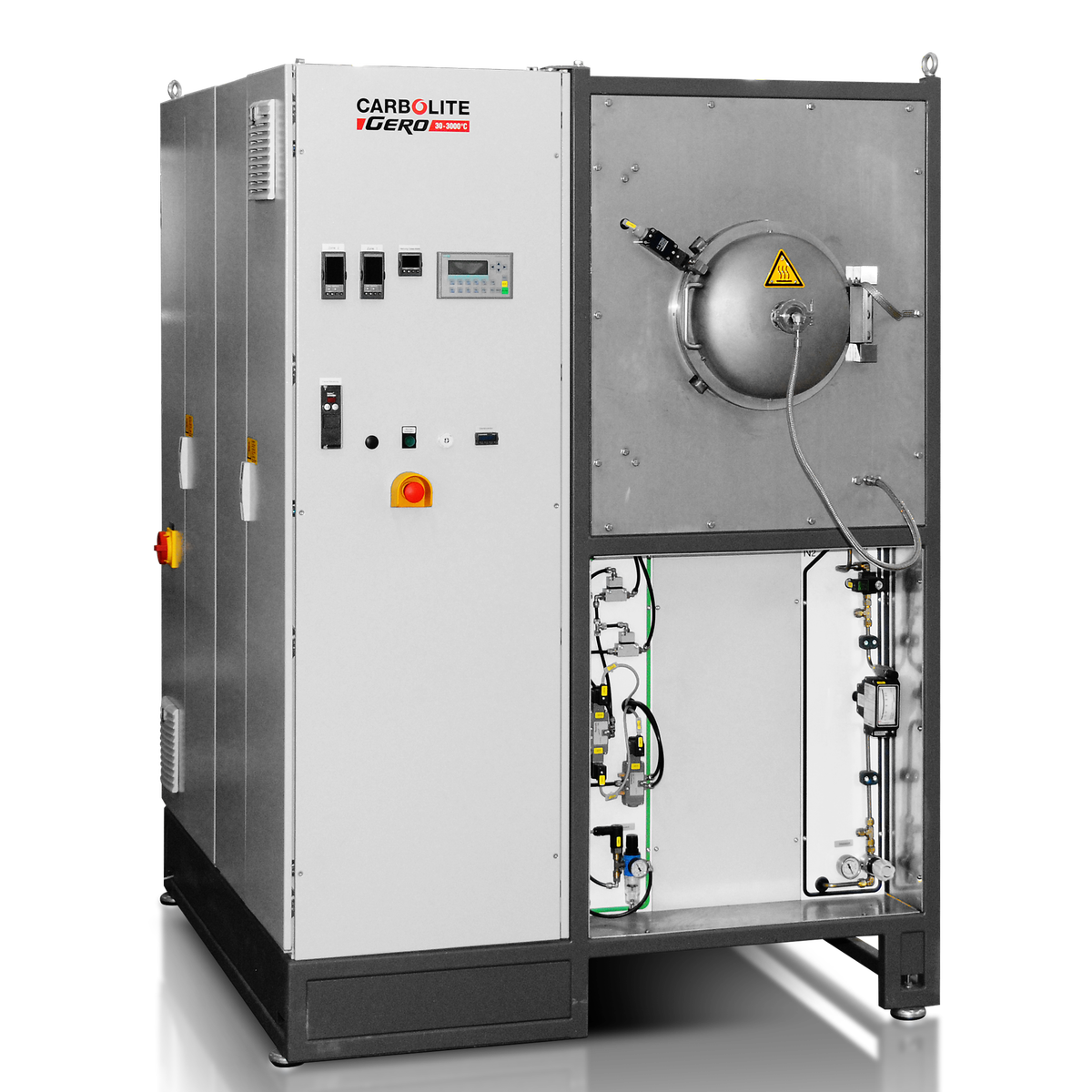

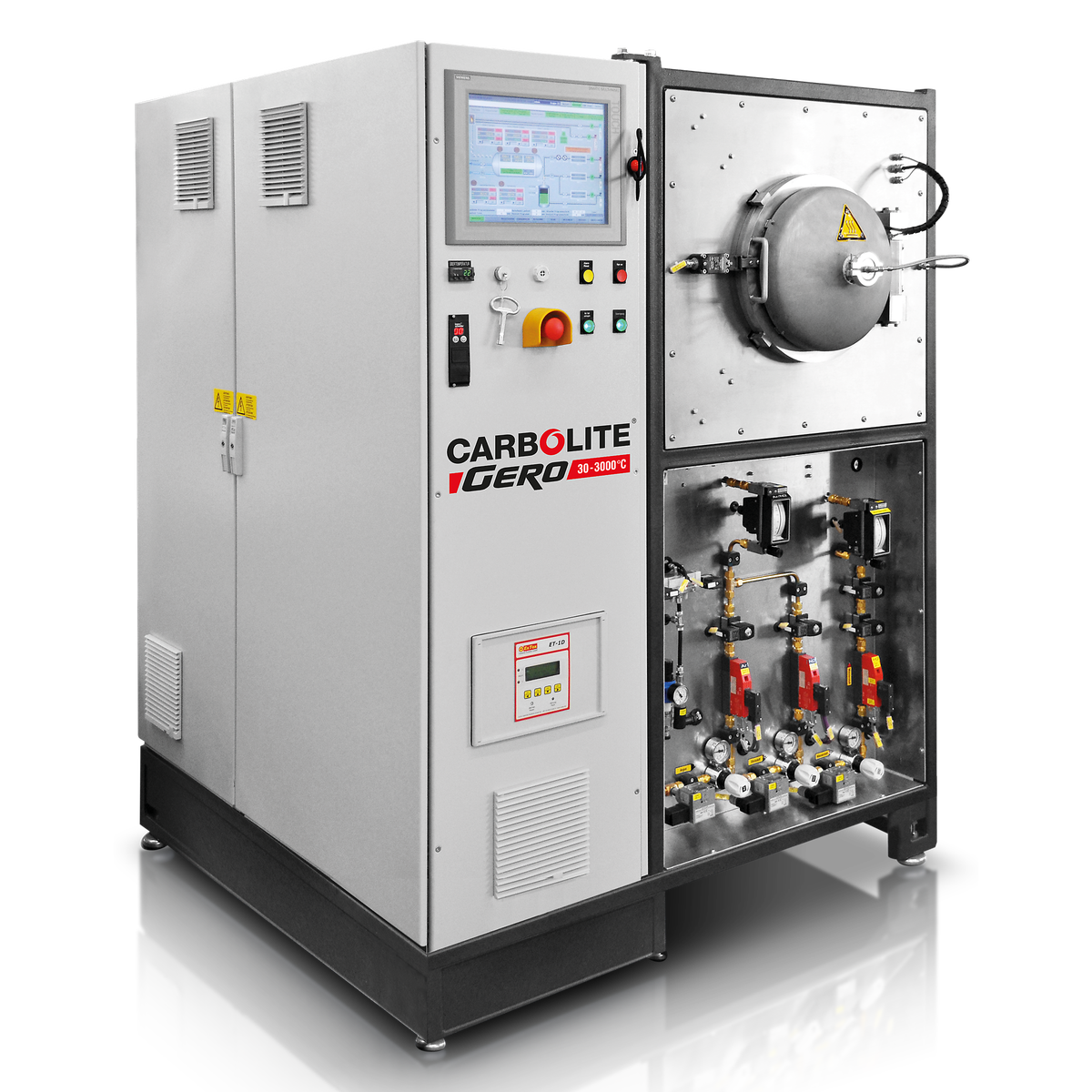

| GLO 40/11-1G | 1900 x 1400 x 1800 | |
1200 | |
40 | 310 x 600 | |
900 (1.4841) / 1000 (Inconel) | 900 / 1100 | ± 5 | 10 | |
25 | 400 (3P) | 3 x 63 | 3 x 80 | |
< 5x10-3 | 粗真空、细真空或高真空 | |
1-3 | 23 | |
200-2000 | |
欧陆控制器+KP 300面板 | 西门子 | 13 (自然冷却) / 2 (强制冷却) |
| GLO 75/11-1G | 2000 x 1600 x 1800 | |
1500 | |
75 | 400 x 800 | |
800 (1.4841) / 900 (Inconel) | 900 / 1100 | ± 5 | 10 | |
40 | 400 (3P) | 3 x 110 | 3 x 160 | |
< 5x10-3 | 粗真空、细真空或高真空 | |
1-3 | 23 | |
200-2000 | |
欧陆控制器+KP 300面板 | 西门子 | 7 - 9 |
| GLO 120/11-1G | 2100 x 1800 x 2000 | |
2000 | |
120 | 500 x 940 | |
700 (1.4841) / 800 (Inconel) | 900 / 1100 | ± 5 | 10 | |
60 | 400 (3P) | 3 x 67 | 3 x 80 | |
< 5x10-3 | 粗真空、细真空或高真空 | |
5-10 | 23 | |
200-3000 | |
欧陆控制器+KP 300面板 | 西门子 | 17 (自然冷却) / 4 (强制冷却) |
| GLO 260/11-1G | 2300 x 2000 x 2800 | |
2500 | |
260 | 640 x 1100 | |
600 (1.4841) / 750 (Inconel) | 900 / 1100 | ± 5 | 10 | |
70 | 400 (3P) | 3 x 110 | 3 x 125 | |
< 5x10-3 | 粗真空、细真空或高真空 | |
10-15 | 23 | |
300-3000 | |
Eurotherm Mini 8 | 西门子 | 10 - 12 |
| GLO 400/11-1G | 2300 x 2000 x 3500 | |
3000 | |
400 | 640 x 1500 | |
600 (1.4841) / 750 (Inconel) | 900 / 1100 | |
|
|
80 | |
|
|
|
< 5x10-3 | 粗真空、细真空或高真空 | |
|
|
|
|
|
Eurotherm Mini 8 | 西门子 | |
| GLO 550/11-1G | 2300 x 2000 x 4000 | |
3300 | |
550 | 640 x 2200 | |
600 (1.4841) / 750 (Inconel) | 900 / 1100 | |
|
|
90 | |
|
|
|
< 5x10-3 | 粗真空、细真空或高真空 | |
|
|
|
|
|
Eurotherm Mini 8 | 西门子 | |
| GLO 600/11-1G | 2500 x 2300 x 3500 | |
3800 | |
600 | 800 x 1800 | |
500 (1.4841) | 900 / 1100 | |
|
|
95 | |
|
|
|
< 5x10-3 | 粗真空、细真空或高真空 | |
|
|
|
|
|
Eurotherm Mini 8 | 西门子 | |
| GLO 850/11-1G | 2500 x 2300 x 4000 | |
4300 | |
850 | 800 x 2300 | |
500 (1.4841) | 900 / 1100 | |
|
|
100 | |
|
|
|
< 5x10-3 | 粗真空、细真空或高真空 | |
|
|
|
|
|
Eurotherm Mini 8 | 西门子 | |
| GLO 950/11-1G | 2600 x 2400 x 3500 | |
4500 | |
950 | 1000 x 1700 | |
400 (1.4841) | 900 / 1100 | |
|
|
110 | |
|
|
|
< 5x10-3 | 粗真空、细真空或高真空 | |
|
|
|
|
|
Eurotherm Mini 8 | 西门子 | |
| GLO 1300/11-1G | 2600 x 2400 x 4000 | |
5000 | |
1300 | 1000 x 2400 | |
400 (1.4841) | 900 / 1100 | |
|
|
120 | |
|
|
|
< 5x10-3 | 粗真空、细真空或高真空 | |
|
|
|
|
|
Eurotherm Mini 8 | 西门子 | |
