1300°C开合式管式炉 - FST/FZS

1300°C开合式管式炉 - FST/FZS
FST 13/70/500
联系我们资料下载
报价详情
生成PDF

语言:

单区控温FST及三区控温FZS开合式管式炉，既可垂直又可水平使用。最高温度可达1300 °C。
开合式管式炉在旋置工作管时十分方便或反应器两瑞已经装好法兰。开合式设计也可以让样品快速冷却。炉外壳上的散热孔经过设计，能使炉体以对流方式冷却。炉体上半部分有把手，二个快卸锁扣能锁紧炉体，同时也方便打开。保温层由陶瓷纤维材料组成，内嵌有铁铬铝合金的加热丝。安全锁能保护操作者，当打开炉体时，加热电源即被切断。

应用实例

fuel cell testing, 化学气相沉积, 涂层, 热电偶校准, 热解, 老化、退火、铜焊、煅烧、催化剂研究、CIM、涂层、CVD、脱气、干燥、硬化、MIM、小型设备、热解、烧结、焊接、升华、合成、回火、测试燃料电池、热电偶校准

标准参数

  • 最高工作温度1300°C
  • 可编程温度控制器，有24段。FST安装有EPC3016P1，FZS安装有CC-T1
  • 过温保护
  • 最大工作管外径150mm
  • 单区加热长度：200，500或1000mm
  • 三区加热长度：500或1000mm
  • 开合式设计，适合已经安装好法兰的工作管或反应器
  • 水平或垂直使用
  • 使用寿命长，控温稳定
  • 高品质S型控温热电偶
  • 低蓄热量的陶瓷纤维保温材料
  • 高品质直径5mm的铁铬铝合金加热元件
  • 独立的控制柜，与炉体间有3米电缆线、插头及插座
  • 以太网通讯接口

选项(订购时详细标注要求)

  • 一系列具有数字通讯选项的精密数字控制器，多段编程器和数据记录，以及数字通讯接口 - 详情请见控制器介绍
  • 过温保护（推荐保护贵重样品或无人值守的操作）
  • 各种尺寸及材质的工作管
  • 开合式管式炉，坚固的半圆型陶瓷板用于保护加热元件，也可放置样品
  • L型支架用于垂直及或水平使用
  • 隔热保温塞和防辐射屏蔽塞防止热量损失提高温度均匀性
  • 可控气氛及真空组件 更多信息
  • 真空组件可选机械泵或涡轮分子泵
  • 大口径工作管
  • 更长的加热长度
  • 炉体自动开启装置
  • 惰性气体逆流法兰
  • 用于惰性气氛供气系统的氧探头
  • 炉体和控制柜之间的电缆长度为6 m
  • Gas packages with manual valve
  • 实验室气体安全系统，可在750°C以上通氢气
  • Gas packages with electrically operated valve for up to 3 gases

1300°C开合式管式炉 - FST/FZS 安装配置

炉体和独立的控制柜

炉体和独立的控制柜

可选项：垂直立式支架

可选项：垂直立式支架

1300°C开合式管式炉 - FST/FZS 范例

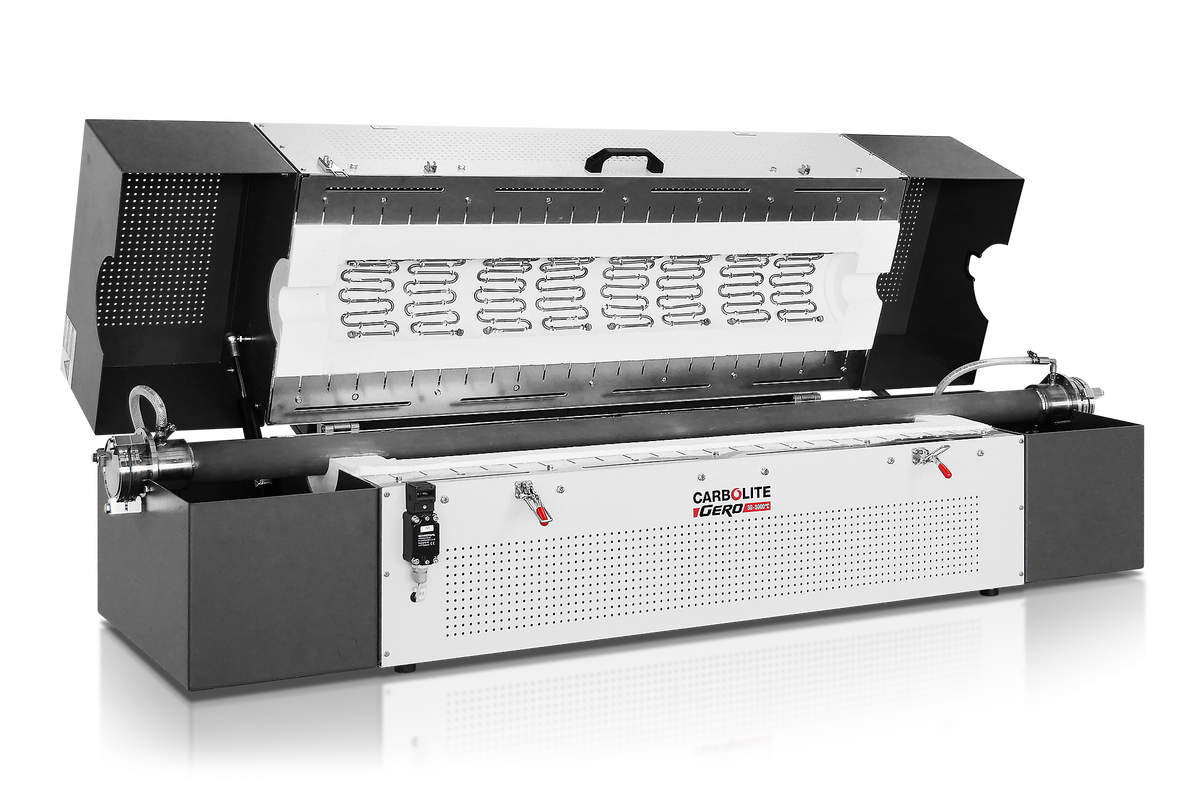

FZS 13/100/1000 配APM金属工作管
FZS 13/100/1000 配APM金属工作管

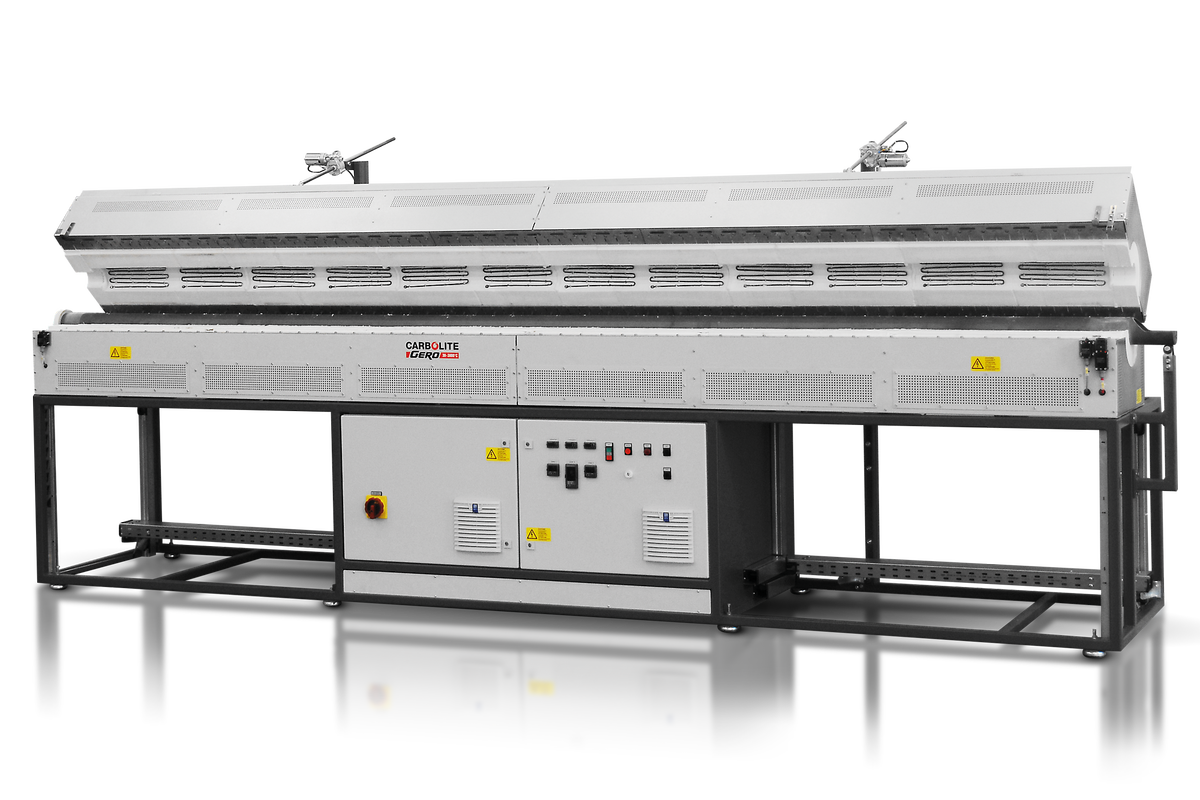

用户定制的三区控温FZS 13/100/4500管式炉，加热长度4500mm，自动开启装置以及铁铬铝工作管。
用户定制的三区控温FZS 13/100/4500管式炉，加热长度4500mm，自动开启装置以及铁铬铝工作管。

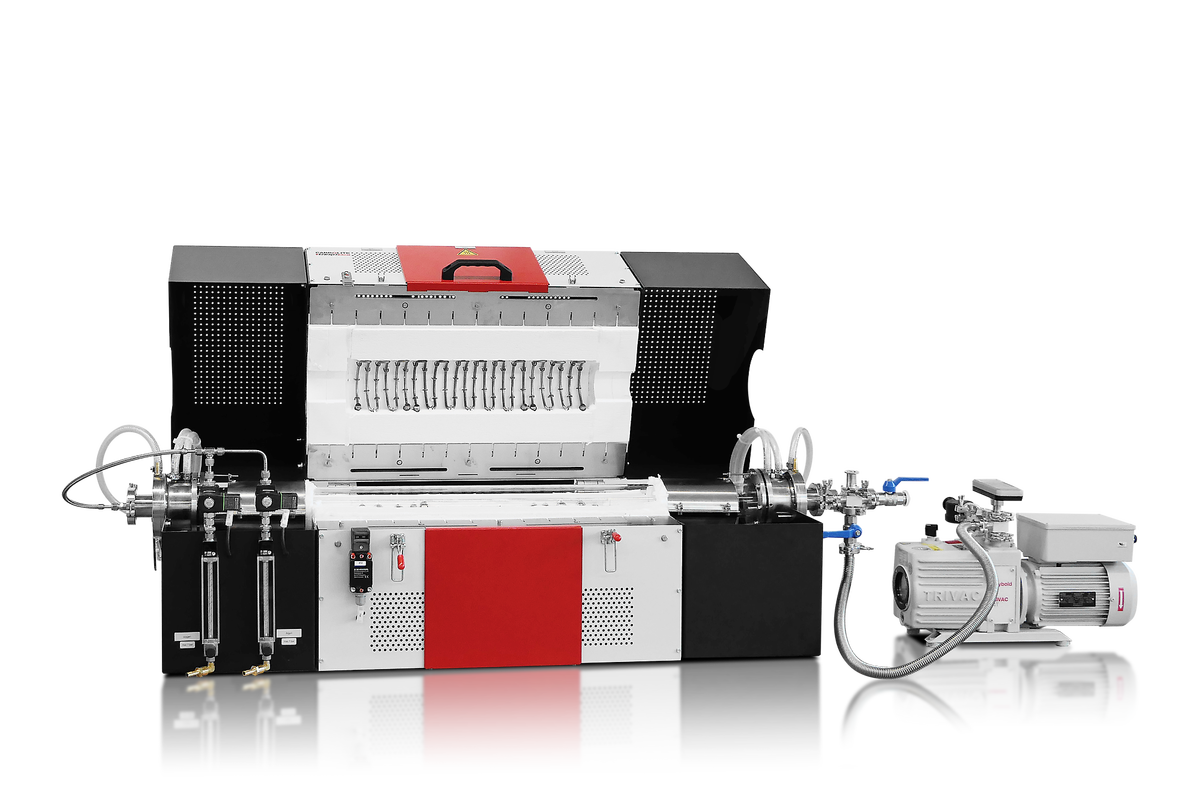

FZS 13/70/500 配氩气和氧气供气系统及二级机械泵
FZS 13/70/500 配氩气和氧气供气系统及二级机械泵

1300°C开合式管式炉 - FST/FZS 技术参数

温区 最高温度（℃） Furnace Ø (mm) 加热长度 (mm) 外部尺寸H x W x d（mm） 重量（KG） 在空气中使用的管的长度（mm） 在气氛中使用的管的长度（mm） 控制柜尺寸H x W x d（mm） 控制柜重量（KG） 均温区长度+-5℃ 功率 (kW)
FST 13/40/200 1 1300 40 200 530 x 460 x 560 35 450 985 500 x 550 x 700 50 100 1.5
FST 13/70/500 1 1300 70 500 530 x 680 x 560 50 670 1205 500 x 550 x 700 50 250 3.0
FST 13/100/500 1 1300 100 500 530 x 680 x 560 75 670 1205 850 x 550 x 700 60 250 4.0
FST 13/100/1000 1 1300 100 1000 530 x 1200 x 560 80 1190 1725 850 x 550 x 700 90 500 10.4
FST 13/150/1000 1 1300 150 1000 590 x 1200 x 560 100 1190 1725 850 x 550 x 700 90 500 12.0
FZS 13/70/500 3 1300 70 500 530 x 680 x 560 50 670 1205 500 x 550 x 700 50 350 3.0
FZS 13/100/500 3 1300 100 500 530 x 680 x 560 75 670 1205 850 x 550 x 700 60 300 4.0
FZS 13/100/1000 3 1300 100 1000 530 x 1200 x 560 80 1190 1725 1100 x 1200 x 700 90 800 10.4
FZS 13/150/1000 3 1300 150 1000 590 x 1200 x 560 100 1190 1725 1100 x 1200 x 700 90 600 12.0
FZS 13/200/1000 3 1300 200 1000 690 x 1200 x 620 150 1190 1725 1100 x 1200 x 700 120 - 16.0
FZS 13/100/1500 3 1300 100 1500 530 x 1700 x 560 120 1690 2252 1100 x 1200 x 700 120 - 14.0
FZS 13/150/1500 3 1300 150 1500 590 x 1700 x 560 150 1690 2225 1100 x 1200 x 700 120 - 18.0
FZS 13/200/1500 3 1300 200 1500 690 x 1700 x 620 200 1690 2225 1100 x 1200 x 700 160 - 22.0
FZS 13/100/4500 3 1300 100 4500 2200 x 4700 x 1100 800 根据需求 根据需求 inside frame - - 45.0
FZS 13/150/4500 3 1300 150 4500 2200 x 4700 x 1200 950 根据需求 根据需求 inside frame - - 60.0

请注意
使用陶瓷工作管时，升温速率不超过5℃/分钟。
220-240V为单相电源，380-415V是三相电源。
水平管式炉均温区长度在低于最高温度100°C，两端装有屏蔽塞时测得
- Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V

保留技术变更和出错的权利
