工作管
套件 空气，气氛和真空环境的工作管套件，适用于TF，TS和TG管式炉

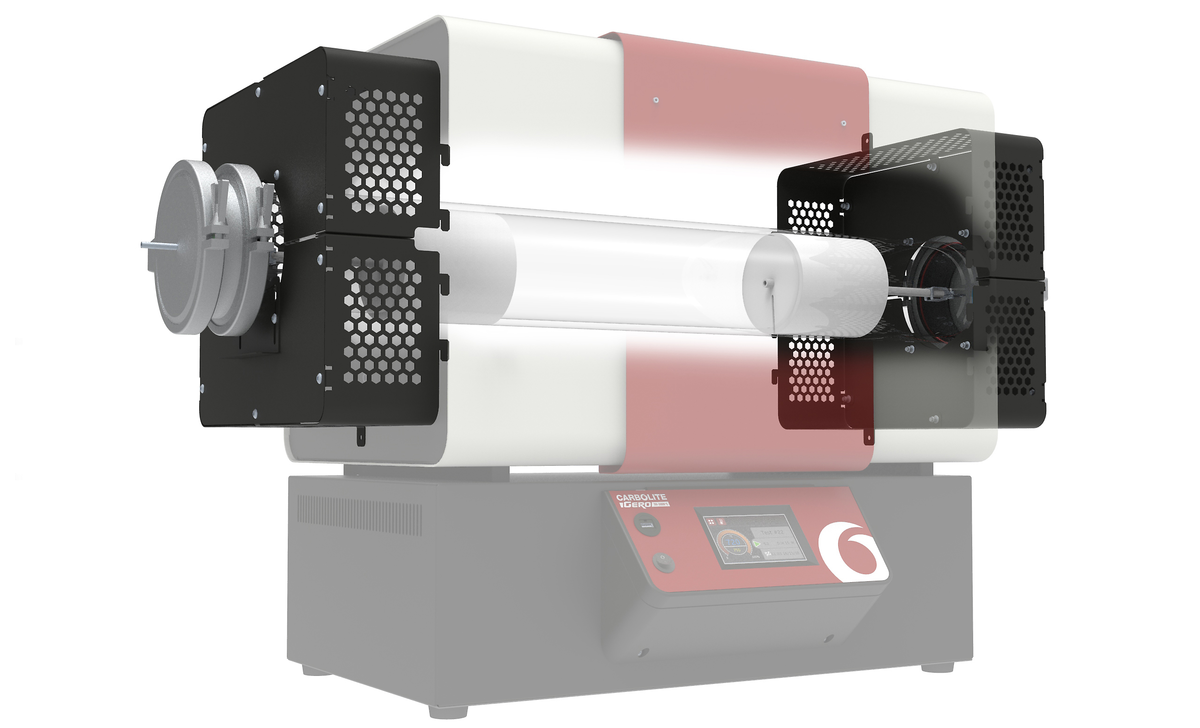

_{带有加长工作管的工作管套件，包括如图所示的防护网罩。管式炉两端的法兰架在防护网罩上，用螺杆固定。}

用于空气环境的管式炉工作管套件：

1. 标准长度工作管
2. 2个标准长度工作管的陶瓷纤维端塞
3. 陶瓷纤维端塞和热电偶固定支架
4. 铠装热电偶孔：
   • 最高1200 °C：铠装热电偶孔，配备N型热电偶
   • 超过1200 °C：10mm带特氟龙塞子的热电偶孔，可选配R或B型，或者20/40热电偶

气氛下使用的工作管套件，适用于惰性气氛或氢气气氛。
如要使用氢气，则必须配置气体安全系统。

气氛下使用的工作管套件包括：

1. 加长工作管
2. 2个加长型工作管的陶瓷纤维端塞
3. 工作管法兰：
   • 1 个气体进出口
   • 1 个气体进出口+热电偶孔
4. 铠装热电偶孔：
   • 最高1200 °C：铠装热电偶孔，配备N型热电偶
   • 超过1200 °C：10mm带特氟龙塞子的热电偶孔，可选配R或B型，或者20/40热电偶

适用于外管径32,60，86，125，150，200mm的工作管。真空度从5X10^-5mbar，取决于真空泵类型 真空下使用的管式炉工作管套件包含：

1. 加长型工作管
2. 2 个热辐射屏蔽端塞
3. 工作管法兰：
   • 1个NW16 真空法兰 + 热电偶孔
   • 两种可选法兰：1个NW25（适配低真空泵套件）；1个适用外径60mm工作管NW40法兰或适用外径86，125，150和200mm工作管的 ISO-K63法兰（适配高真空泵套件）
4. 样品热电偶孔：
   • 最高1200 °C：
     样品热电偶插孔和N型样品热电偶
   • 超过1200 °C：
            10mm带特氟龙塞子的热电偶孔，可选配R或B型，或者20/40热电偶
