箱式炉 1100°C, 1200°C或1300°C - CWF

箱式炉 1100°C, 1200°C或1300°C - CWF

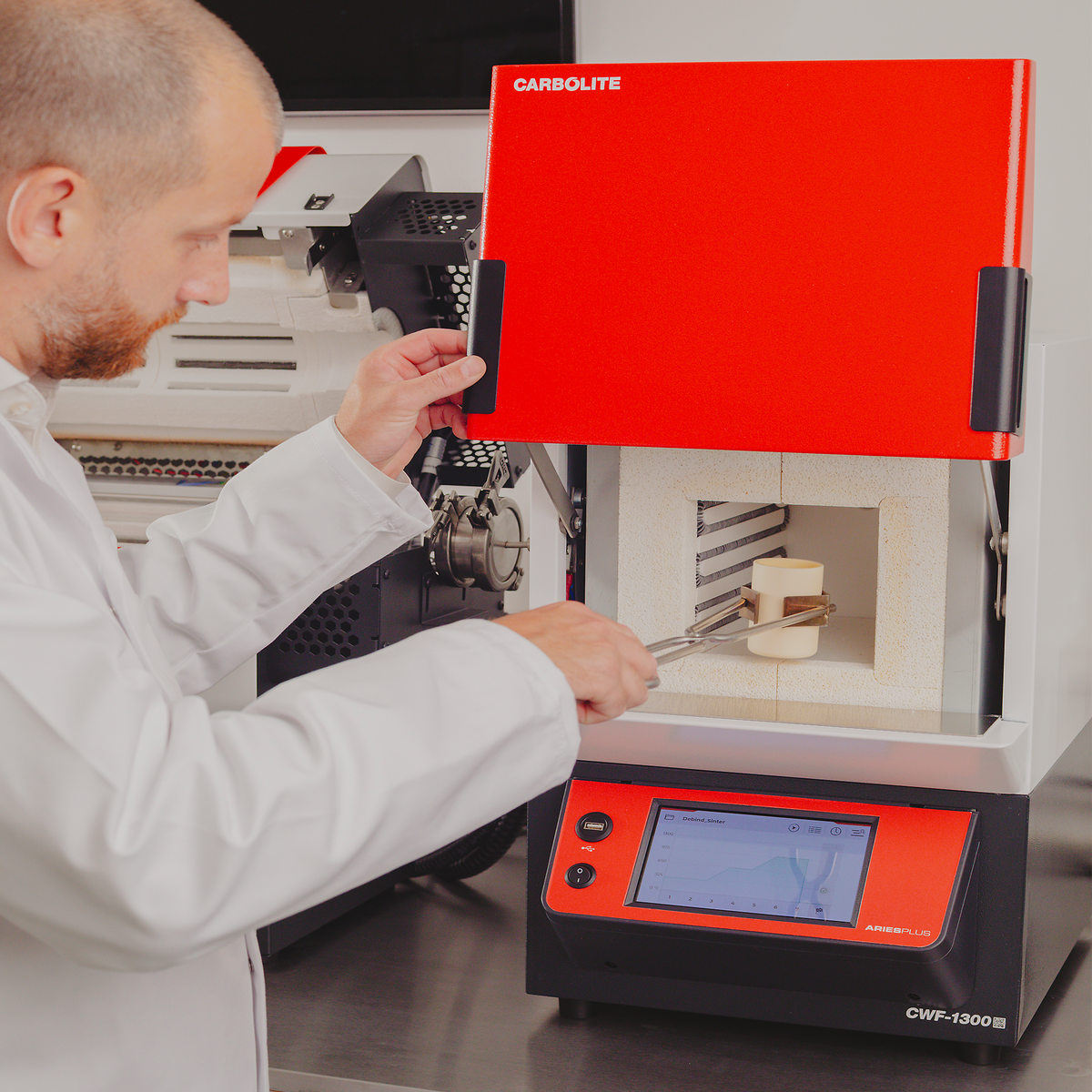

with AriesPlus programmer option
联系我们报价详情

结合传统知识和技术的现代设计，提供高效可靠的热处理，便于更换加热元件，维护简单。

标准参数



  • 最高工作温度1100°C、1200°C或1300°C
  • 炉膛体积5、13、23、36或65L
  • EPC3016P1可编程控制器
  • 垂直上开门，确保灼热的炉门远离操作者
  • 5，13和23升炉型标配阻尼炉门，保护炉门保温材料
  • 加热元件背衬、炉门口及炉底为耐磨型氧化铝保温材料
  • 低能耗轻质保温材料
  • 加热元件自由辐射热量，确保良好的温度均匀性
  • 加热丝安装维护简单

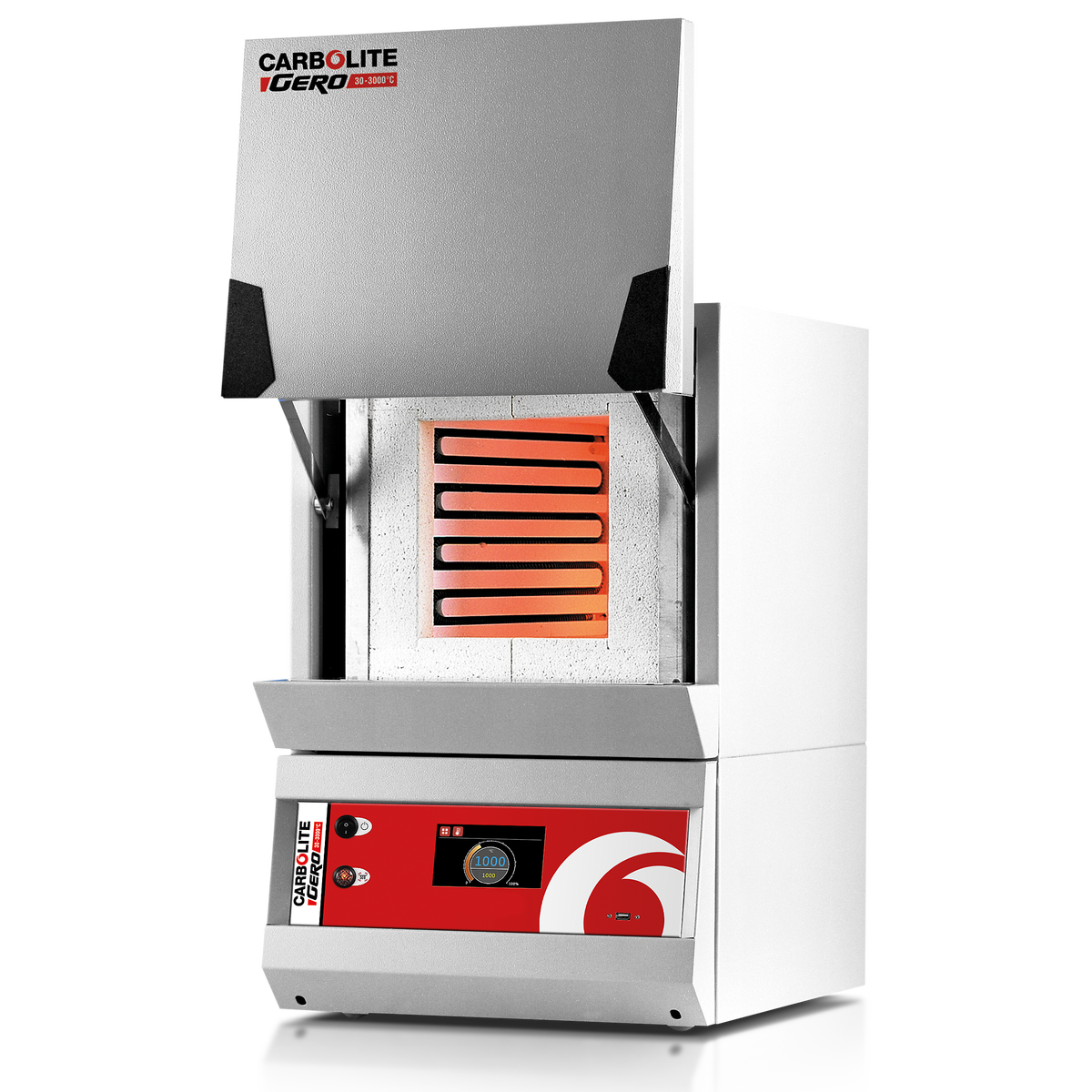

CWF 13/5

选项(订购时详细标注要求)

  • 可提供一系列先进的数字控制器、多段可编程控制器和带数字通信选项的数据记录器 - 更多信息见控制器介绍
  • 超温保护（建议用于保护贵重物品和无人值守操作）
  • 可在最高1100°C可控气氛下工作的金属工艺内腔
  • 可为符合 AMS2750H (Nadcap) 标准的应用提供定制规格

箱式炉 1100°C, 1200°C或1300°C - CWF ATMOSPHERE RETORTS FOR CWF FURNACES

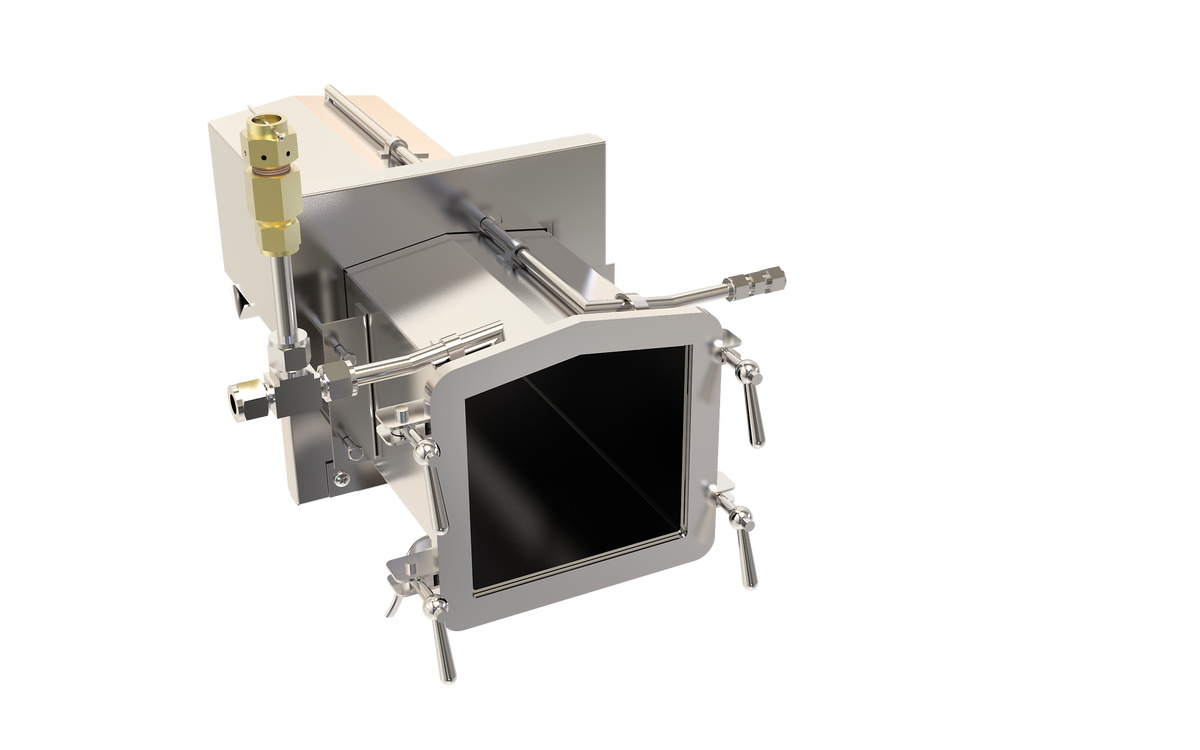

A retort can be used for various heat treating processes requiring a controlled inert or reactive atmosphere, e. g. to prevent oxidisation or to enhance surface hardness. The A105 retort, which incorporates a silicone rubber seal, can achieve low oxygen levels. Manufactured in either NiCr alloy (Inconel) with a maximum operating temperature of 1100 °C or 314 grade stainless steel with a maximum operating temperature of 1050 °C.

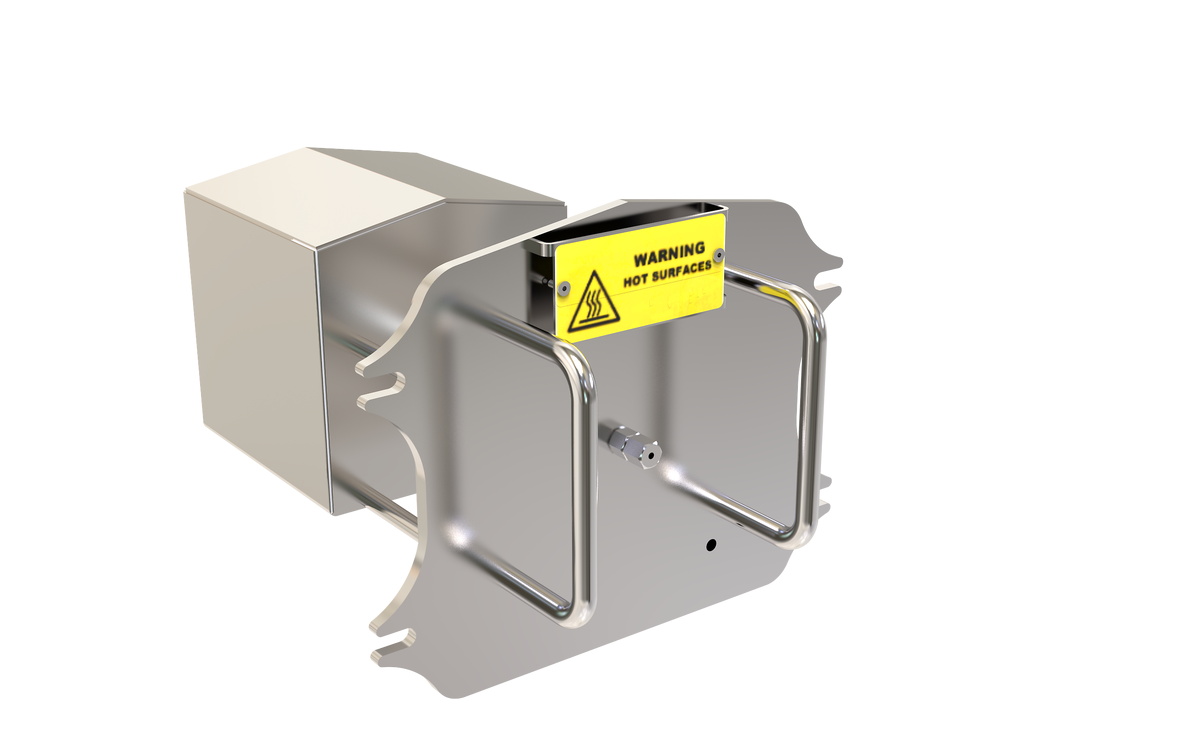

The A105 retort is sealed by a removable front opening insulated door fitted with a silicone rubber seal. Gas inlet and outlet connections are easily accessible at the front. Oxygen levels down to 30 ppm are achievable. A105 retorts for CWF furnaces are fitted with a 3 mm thermocouple gland through the centre of the door. The retort and furnace must be ordered together as the furnace is modified to allow it to be used with, and without, the retort. The A105 retort can be used in combination with the laboratory gas safety system for safe use with hydrogen.

A105 internal dimensions

CG H Model Height h/H
[mm]		 Width W h/H
[mm]		 Depth
[mm]		 Door type
CWF_/13 135/150 150 275 pull out
CWF_/23 170/185 195 350 pull out
CWF 12/36 180/200 270 400 pull out
CWF 12/65 200/225 335 540 pull out

箱式炉 1100°C, 1200°C或1300°C - CWF 范例

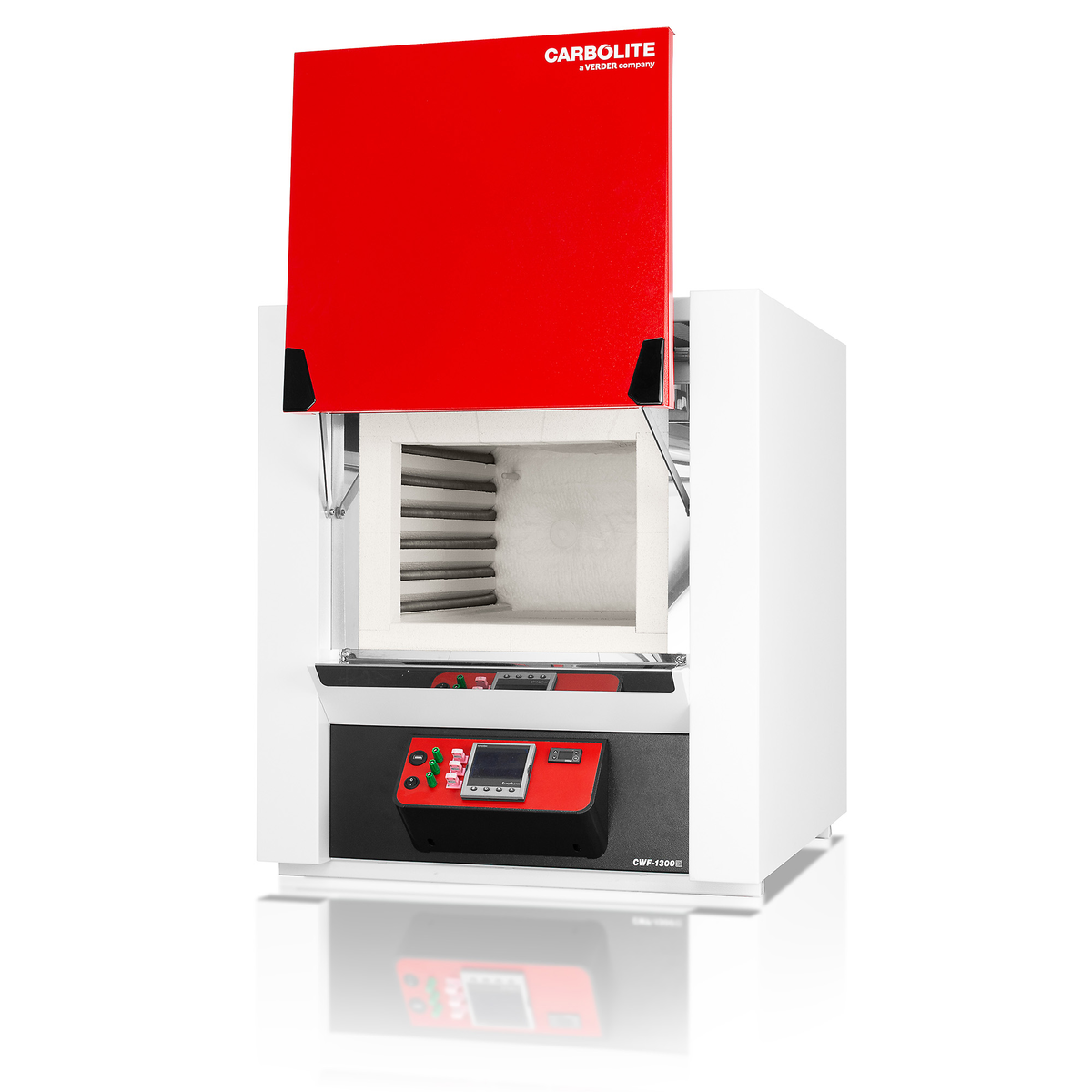

CWF13/65
CWF 13/65 with nanodac temperature controller

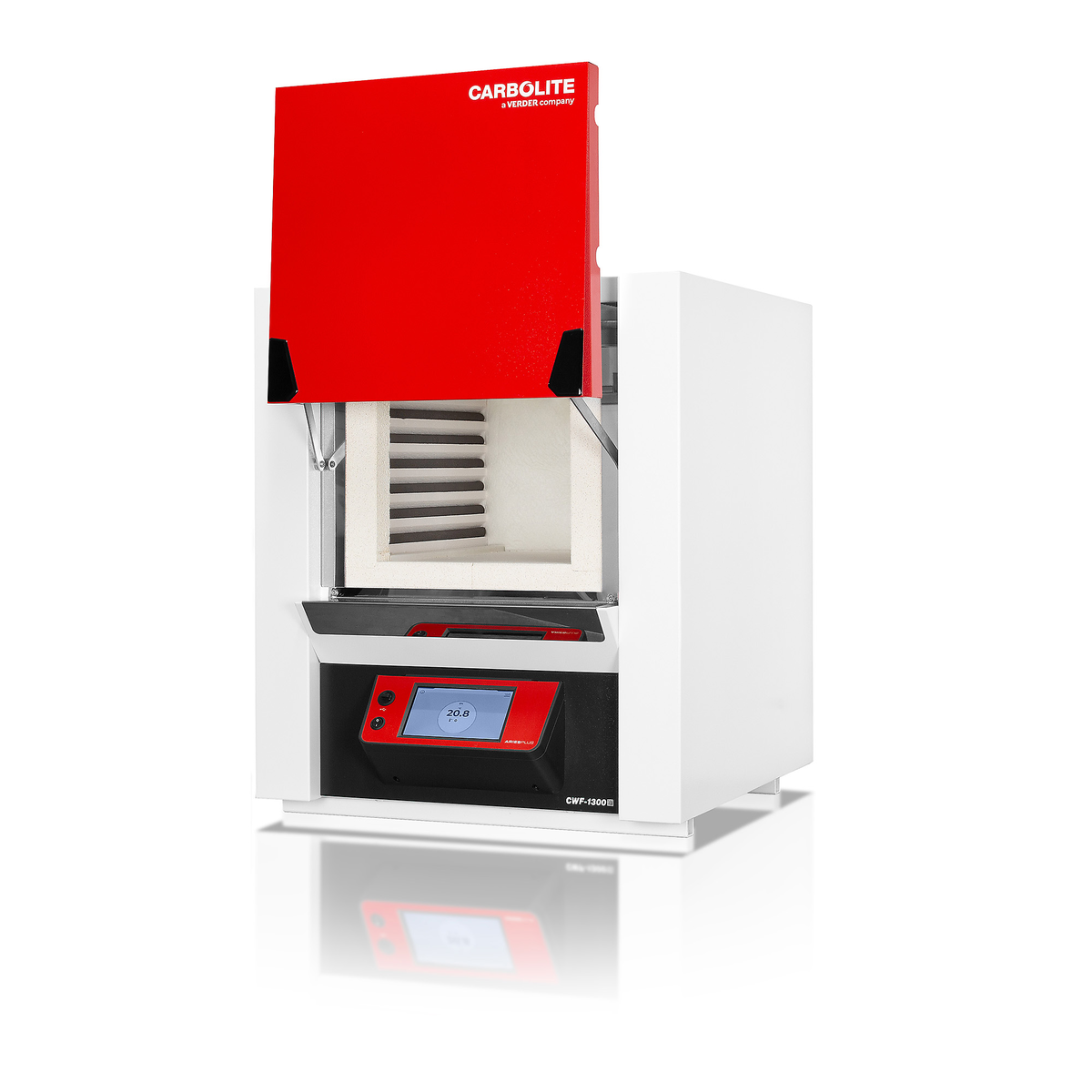

CWF13/36
CWF 13/36 with AriesPlus temperature controller

箱式炉 1100°C, 1200°C或1300°C - CWF 技术参数

最高温度（℃） 加热时间(mins) 最高持续工作温度 尺寸: 内部 高 x 宽 x 纵深 (mm) 尺寸: 外部 高 x 宽 x 深 (mm) 尺寸: 炉门开启时外部尺寸高 x 宽 x 纵深 (mm) 温度均匀性± 5°C空间尺寸高 x 宽 x 深 体积 (L) 最大功率 (W) 持续功率 (W) 热电偶种类 重量 (kg)
CWF 11/5 1100 47 1000 135 x 140 x 250 595 x 375 x 495 810 x 375 x 540 85 x 90 x 110 5 2400 790 R 30
CWF 11/13 1100 76 1000 200 x 200 x 325 670 x 435 x 608 915 x 435 x 675 120 x 120 x 185 13 3100 1500 R 47
CWF 11/23 1100 36 1000 235 x 245 x 400 715 x 505 x 680 1000 x 505 x 765 155 x 165 x 285 23 7000 1900 R 68
CWF 12/5 1200 51 1100 135 x 140 x 250 595 x 375 x 495 810 x 375 x 540 85 x 90 x 125 5 2400 850 R 30
CWF 12/13 1200 88 1100 200 x 200 x 325 670 x 435 x 608 915 x 435 x 675 120 x 120 x 200 13 3100 1550 R 47
CWF 12/23 1200 45 1100 235 x 245 x 400 715 x 505 x 680 1000 x 505 x 765 155 x 165 x 325 23 7000 2250 R 68
CWF 12/36 1200 37 1100 250 x 320 x 450 810 x 690 x 780 1105 x 690 x 780 170 x 240 x 357 36 9000 -- R 100
CWF 12/65 1200 40 1100 278 x 388 x 595 885 x 780 x 945 1245 x 780 x 945 178 x 288 x 455 65 14000 -- R 165
CWF 13/5 1300 75 1200 135 x 140 x 250 595 x 375 x 495 810 x 375 x 540 85 x 90 x 150 5 2400 1000 R 30
CWF 13/13 1300 121 1200 200 x 200 x 325 670 x 435 x 608 915 x 435 x 675 120 x 120 x 225 13 3100 1800 R 47
CWF 13/23 1300 55 1200 235 x 245 x 400 715 x 505 x 680 1000 x 505 x 765 155 x 165 x 340 23 7000 2500 R 68
CWF 13/36 1300 47 1200 250 x 320 x 450 810 x 690 x 780 1105 x 690 x 780 170 x 240 x 400 36 9000 -- R 100
CWF 13/65 1300 55 1200 278 x 388 x 595 885 x 780 x 945 1245 x 780 x 945 178 x 288 x 255 65 14000 -- R 165

请注意
升温速率是在温度设定于最高温以下100°C ，空载运行的情况下测量。
保温功率是在连续工作条件下测量。
最大功率和加热时间都基于240V电源
均温区容积小于烘箱总容积。
*控制柜尺寸

保留技术变更和出错的权利
